Post subject: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 4:02 am
Offline
Hobbyist
Hobbyist

Joined: Tue Mar 22, 2011 3:15 am
Posts: 9
Bonjour à tous, voilà j'ai fait l'acqisition d'une jazzmaster et mon premier concert avec, elle a été parfaite sauf un petit hic auquel je n'ai pas trop attaché d'importance au départ.

Voilà le volume quand je suis en lead a toujours du son lorsque celui ci est sur 0. Ca me pertube ai j'aurai aimé savoir si c'est normal ou pas; C'est idem sur nimporte quel switch. Par contre en rythm pas de soucis.

Merci.


Top
Profile
Fender Play Winter Sale 2020
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 4:28 am
Offline
Professional Musician
Professional Musician

Joined: Sun Dec 19, 2010 12:00 pm
Posts: 1389
http://support.fender.com/service_diagr ... A_SISD.pdf

Dis moi si c'est ta guitare ?
8)

_________________
Tissan

*'52 Telecaster RI, '57 Stratocaster RI, Gibson ES175 RI, Washburn Hawk 1980, Epiphone Casino MIK 2000, 57' Deluxe Knotty Alder, BDRI ...*
https://soundcloud.com/pierrou
http://www.youtube.com/user/Jazzenfamille


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 4:33 am
Offline
Hobbyist
Hobbyist

Joined: Tue Mar 22, 2011 3:15 am
Posts: 9
bonjour tissan, merci pour le schéma, oui il s'agit bien de ma guitare, je l'ai achété recemment, elle est neuve.


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 4:40 am
Offline
Professional Musician
Professional Musician

Joined: Sun Dec 19, 2010 12:00 pm
Posts: 1389
Dans la dernière planche, 7ender indique le fonctionnement des différents sélecteurs, je vais essayer de faire un schéma ce soir pour y voir plus clair (je ne connais pas bien la Jazzmaster).
8)

_________________
Tissan

*'52 Telecaster RI, '57 Stratocaster RI, Gibson ES175 RI, Washburn Hawk 1980, Epiphone Casino MIK 2000, 57' Deluxe Knotty Alder, BDRI ...*
https://soundcloud.com/pierrou
http://www.youtube.com/user/Jazzenfamille


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 5:02 am
Offline
Rock Star
Rock Star
User avatar

Joined: Mon Jun 18, 2007 10:27 am
Posts: 4473
Location: Paris France
Je branche la mienne et te répond
Tis-san: il y a un double circuit dans la Jazzmaster: un circuit lead: normal et avec un switch un circuit rythm qui fonctionne avec le micros manche et un volume et une tonalité séparés, ce qui permet de basculer instantanément d'un son lead fort à un autre plus soft pour l'accompagnement

_________________
http://www.guitarmotel.com


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 5:09 am
Offline
Hobbyist
Hobbyist

Joined: Tue Mar 22, 2011 3:15 am
Posts: 9
merci beaucoup, pour bien se comprendre c'est quant le switct (20) est en "bridge pick up on" que je rencontre le problème avec le volume, j'ai toujours du son lorsqu'il est tourné à fond vers zero. :)


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 6:42 am
Offline
Rock Star
Rock Star
User avatar

Joined: Mon Jun 18, 2007 10:27 am
Posts: 4473
Location: Paris France
Huuummm :roll:
Il n'y a pas de "0" sur les potentiomètres Fender.
Ils vont de "1" à "10".
Tu es sûr que le "1" du "10" n'est pas effacé ?
Sur la mienne aucun problème; le son ne commence à s'entendre qu'à "2".

_________________
http://www.guitarmotel.com


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 7:59 am
Offline
Hobbyist
Hobbyist

Joined: Tue Mar 22, 2011 3:15 am
Posts: 9
oui effectivement c'est gradué de 1 à 10, j'ai du son sur 1 ce qui me semble pas normal, je vais questionné mon vendeur, encore mille fois merci, fred, à bientôt. :)


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 8:15 am
Offline
Rock Star
Rock Star
User avatar

Joined: Mon Jun 18, 2007 10:27 am
Posts: 4473
Location: Paris France
MAHIER wrote:
oui effectivement c'est gradué de 1 à 10, j'ai du son sur 1 ce qui me semble pas normal, je vais questionné mon vendeur, encore mille fois merci, fred, à bientôt. :)

Ce n'est effectivement pas normal; c'est un pb de décalage à l'intérieur du potard entre la bande et le curseur.
Elle est neuve => au magasin.

_________________
http://www.guitarmotel.com


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 1:00 pm
Offline
Professional Musician
Professional Musician

Joined: Sun Dec 19, 2010 12:00 pm
Posts: 1389
Bon, pas la peine de faire un schéma alors, quelqu'un peut me donner les schémas du switch ?

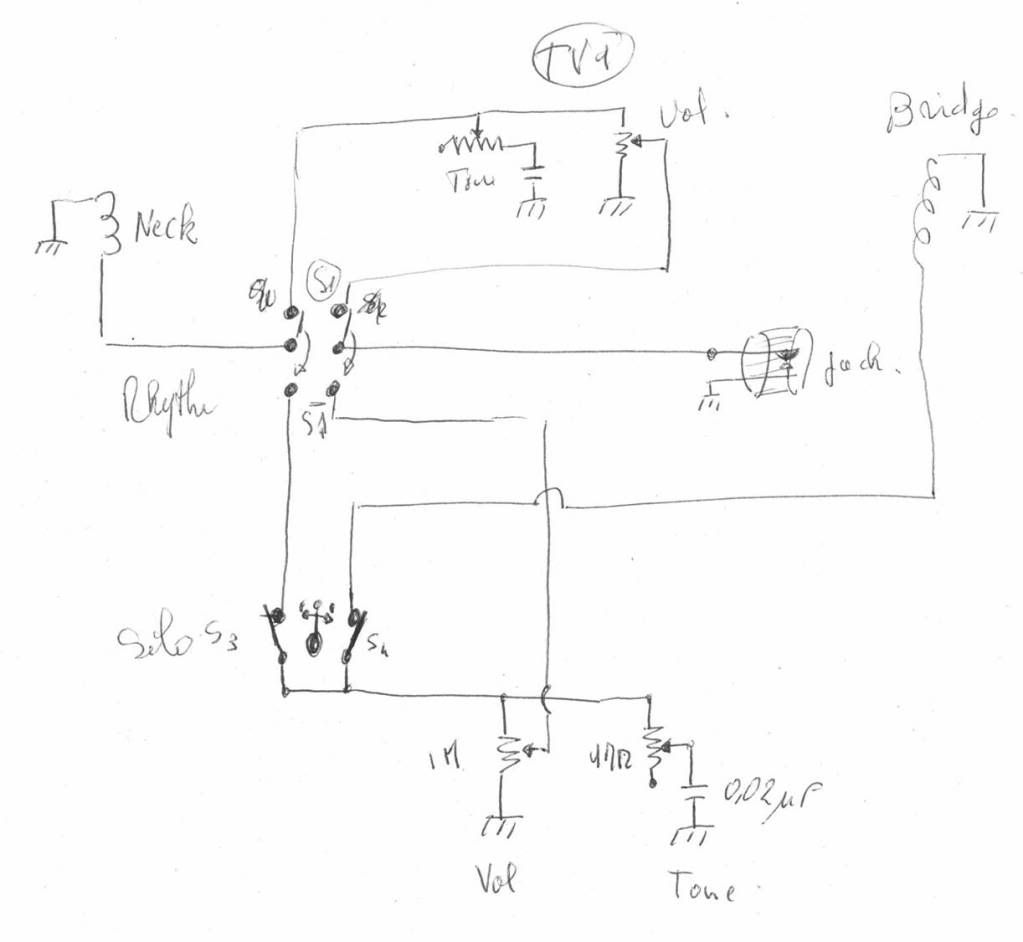

C'est bon, j'ai fait le schéma:
Quand le "switch rythm" est haut, uniquement le son du micro manche est contrôlé par le circuit de tonalité et volume à roulettes, et celui ci est envoyé vers le jack. Le micro "bridge" ne peut pas fonctionner.
Quand le "switch rythm" est bas, les deux micros sont sélectionnés par le switch du bas (soit l'un, soit l'autre, soit les deux en //) et le son est contrôlé par le circuit de tonalité et volume du bas.
Original comme circuit ! :wink:
Au fait, le volume est toujours contrôlé, donc retour en garantie, merci les 5 ans ! Je pense à la connexion du potard de volume à la masse qui est coupée, ce qui donnerait ton potard en série avec l'impédance d'entrée de l'ampli, ton son doit diminuer de moitié en amplitude.

_________________
Tissan

*'52 Telecaster RI, '57 Stratocaster RI, Gibson ES175 RI, Washburn Hawk 1980, Epiphone Casino MIK 2000, 57' Deluxe Knotty Alder, BDRI ...*
https://soundcloud.com/pierrou
http://www.youtube.com/user/Jazzenfamille


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Tue Mar 29, 2011 3:56 pm
Offline
Hobbyist
Hobbyist

Joined: Tue Mar 22, 2011 3:15 am
Posts: 9
oui effectivement l'amplitude est faible, ma jazzmaster va aller au garage, elle va me manquer, merci pour tout vos renseignement, je decouvre moi aussi cette guitare qui a beaucoup de potentiel et de finesse. merci, à bientôt; fred.


Top
Profile
Post subject: Re: jazzmaster classic player, volume lead
Posted: Mon Apr 04, 2011 12:20 pm
Offline
Professional Musician
Professional Musician

Joined: Sun Dec 19, 2010 12:00 pm
Posts: 1389

_________________
Tissan

*'52 Telecaster RI, '57 Stratocaster RI, Gibson ES175 RI, Washburn Hawk 1980, Epiphone Casino MIK 2000, 57' Deluxe Knotty Alder, BDRI ...*
https://soundcloud.com/pierrou
http://www.youtube.com/user/Jazzenfamille
